变压器智能监测系统FG-FA04型 声学指纹在线监测系统
变压器/电抗器运行时，电流通过绕组时产生的电动力引起绕组振动，硅钢片的磁致伸缩及硅钢片接缝处与叠片之间的漏磁导致铁芯振动，当变压器绕组变形或铁芯故障后，振动信号频谱分布将发生改变，产生谐波分量。因此，振动信号分量可以作为区别绕组变形故障与铁芯故障的重要依据，采用振动分析法可实现变压器本体（绕组及铁芯）的故障诊断。
系统组成
技术特点及优势
1）具有时间触发和电流触发功能，可手动选择信号触发方式
2）振动信号和电流信号历史数据分析
3）信号阈值设置功能，软件自动分析信号增长趋势，实现自动告警，也可手动设置告警阈值，支持短信告警
4）独有的信号处理功能，可将 X、Y、Z 的振动信号生产 ATF 图(独创算法， 专利所有)，更直观，更便捷分析有载分接开关故障类型
5）可将任意两次测量的图谱进行相似度分析，并自动计算图谱的重合度
6）具有先进的能量谱分析功能，能自动识别能量谱最大的高低频能量的频率
主要参数
供电模式 | AC/DC 110-220V | |||
功耗 | ≤6W | |||
采样率 | 200kS/s | |||
采样时长 | 单次采样最长 10s，可定时采样 | |||
采样分辨率 | 16bit | |||
采样缓存器 | 16G byte（可以在网络不稳定状态下也能保证数据不丢失） | |||
加速度范围 | 量程 | 0-50g | 频率 | 1HZ-5kHZ |
通讯方式 | USB、光纤、4G/5G | |||
信号接口 | BNC(三防式) | |||
通道数 | 3～6 路加速度（根据不同主设备的监测标准可做定制） | |||
防护等级 | IP68 | |||

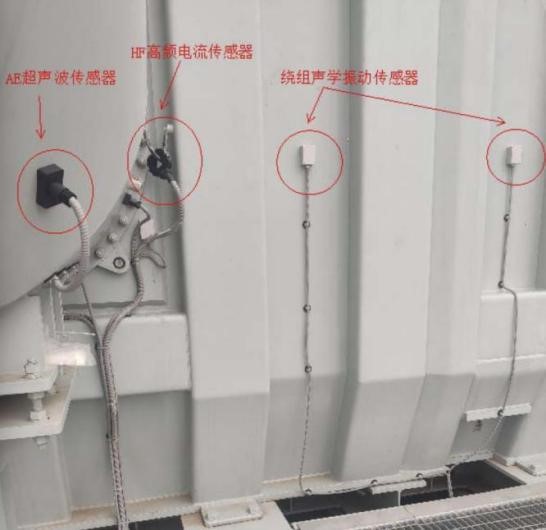

工程案例
