FG-DG-HL高压电缆金属护层环流在线监测系统
高压电缆智能监测系统FG-DG-HL高压电缆金属护层环流在线监测系统

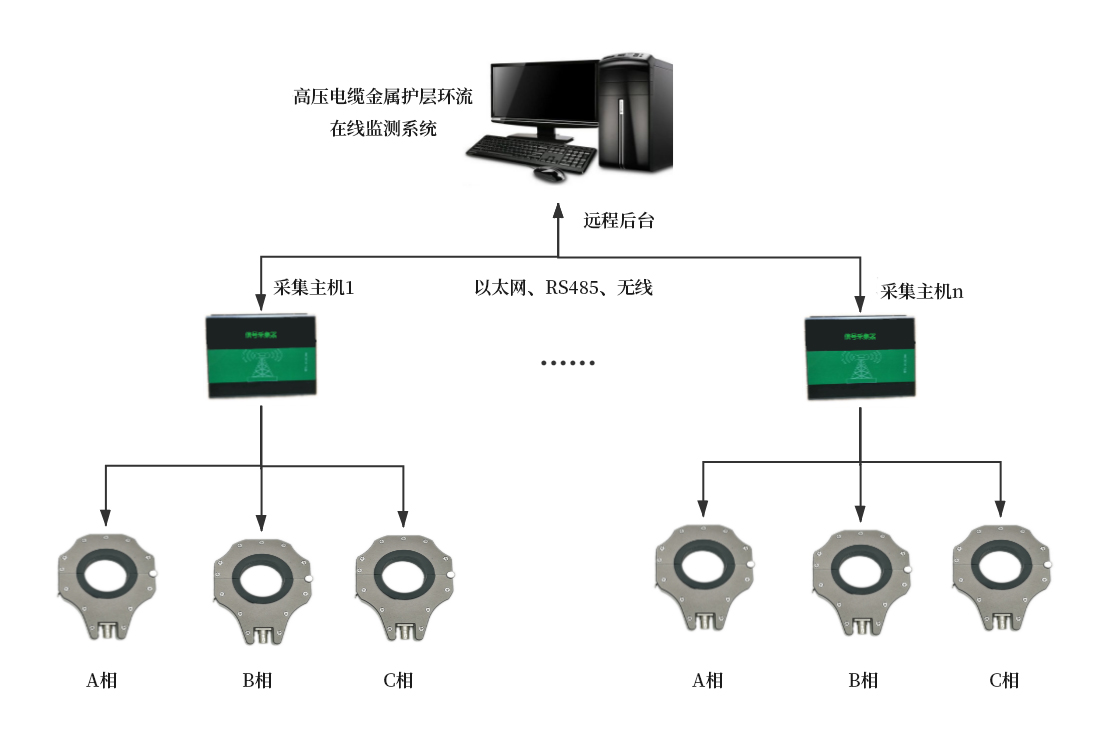

FG-DG-HL高压电缆金属护层环流在线监测系统能对电缆金属护层环流、事故回流线电流、电缆表面及接头温度、中间及终端接头振动进行24小时不间断连续在线监测、高频信号定时在线监测,从而实现电缆外护套绝缘缓慢老化预警、电缆外护套快速损坏报警、事故回流线被盗报警、接头故障温度异常报警、接头故障振动报警以及主绝缘高频缺陷人工识别报警等。


产品特点

1)实时、精确、在线监测,监测过程中高压电缆不需断电,响应时间快,有异常及时报警

2)传感器磁芯采用特殊材料,可适应不同场合不同精度要求的电流测量

3)采用开合式钳型传感器设计,不需断开即可方便安装,并且传感器内径可定制,满足不同现场需求

4)采用光纤传输网络,传输距离远,稳定可靠

5)系统具备高度开放性,可开放协议,与上级监控平台无缝对接,兼容性强

6)系统支持交流供电、CT取电、太阳能供电及锂电池供电等方式,可根据实际场合灵活选取

主要参数

电源

AC220V/DC12V/电缆感应取电/锂电池

功耗

平均功耗0.5W 峰值功耗1.5W

接地电流

0~200A 4通道

分辨率

0.1A

精度

±1%

绝缘隔离水平

10KVDC/1min

通信方式

GPRS/R485/无线

数据发送间隔

可调

警告类型

接地电流阈值报警、突变报警、连接失败报警、信号强弱报警

防水等级

IP68
