FG-DG-PD高压电缆接头绝缘在线监测系统
高压电缆智能监测系统FG-DG-PD高压电缆接头绝缘在线监测系统

电力电缆的绝缘性是影响电缆安全的关键因素,高压电缆出现绝缘故障问题主要集中在电缆端子和中间接头处,其中电缆中间接头绝缘故障对电力输送影响较大且较难发现。为了保证电缆安全稳定运行,需要对电缆绝缘进行及时有效的诊断,对电缆绝缘的缺陷和老化做到及早发现和应对。

本公司高压电缆头局部放电在线监测系统采用特高频、高频电流及温度多种检测方法综合检测电缆头的运行状态,及时准确报警,防止各类早期绝缘缺陷发展成为绝缘故障事故,由此通过本在线监测系统能有效地监测电缆头的运行状态。

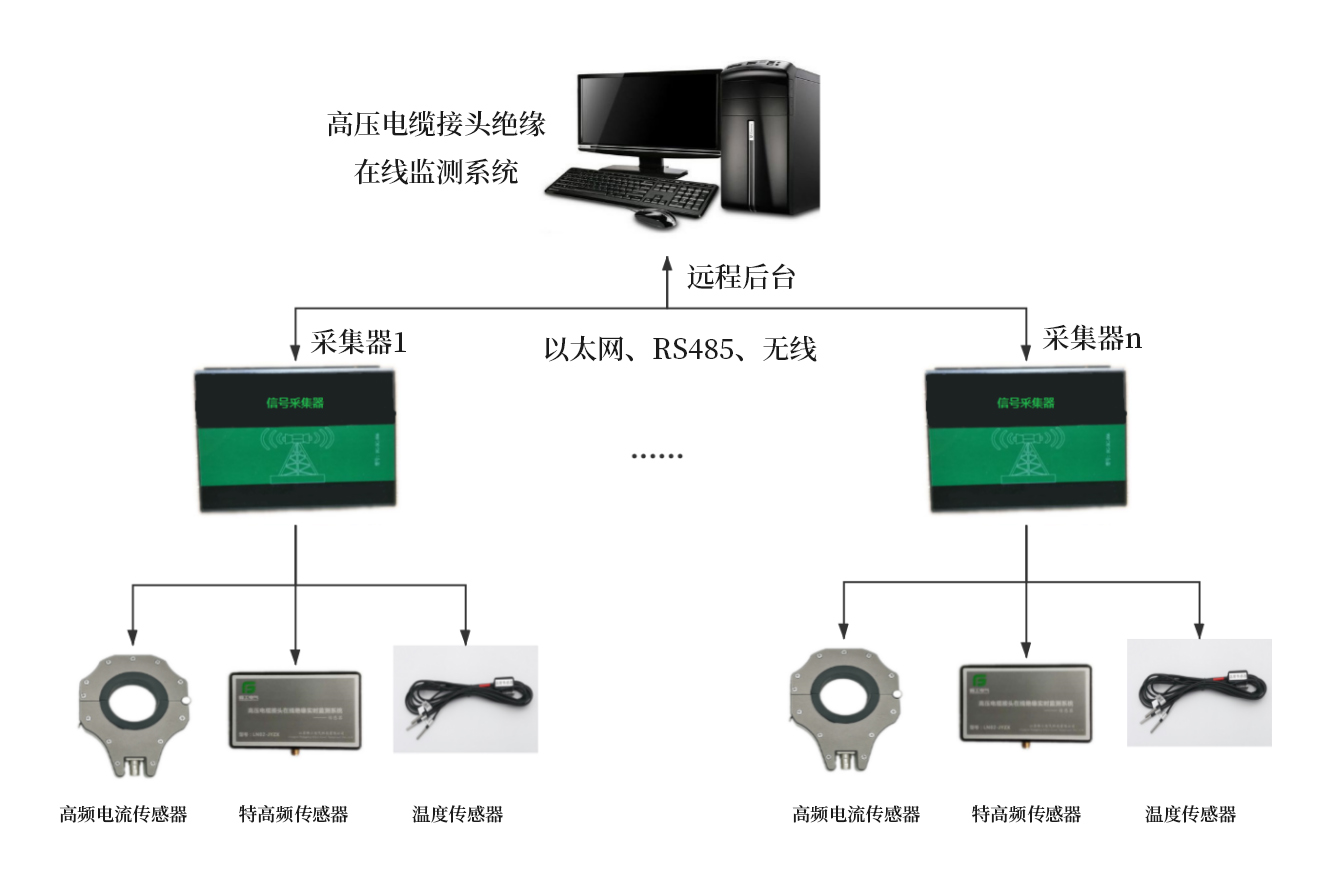

系统组成



设备安装结构

产品功能

1)自动判断局部放电现象,局放量和温度超标自动报警、记录

2)准确定位:根据多方式监测的数据自动定位有绝缘故障的开关柜位置

3)系统抗干扰性:系统自动滤除外界噪声干扰,提高检测可靠性

4)瞬态保护:系统设有瞬态过压、过流、防雷等保护措施

5)可升级性,根据技术的不断发展,产品可以在线不断升级

产品特点

1)技术先进

采用多传感器融合技术,全方位多角度对高压电缆接头进行在线绝缘实时监测。

2)抗扰力强

采用分布式结构,每个电缆接头为一个独立的采集运算单元,就地进行数据采样处理,避免模拟信号远距离传输受到干扰.

3)数据分析

现场实时采集的传感器数据通过与后台强大数据库进行分析对比,滤除环境影响噪音,全方面多角度判断分析高压绝缘接头的绝缘状态,保证数据的准确性。

4)快捷便利

对无人值守的开关柜进行全天候监测,如果发生绝缘故障,可通过后台或手机短信等方式进行报警

产品参数

特高频传感器检测频带

300MHz-1500MHz

接地线高频电流信号频带

10MHz-100MH

温度灵敏度

±0.1℃

局部放电灵敏度

10PC

通信方式

RS485、无线

通信协议

MODBUS-RTU

工作电源

AC220V或DC24V

环境温度

-40℃~+80℃

相对湿度

5~95%RH

供电

DC12V、锂电池

技术特点及优势

1)监控主机软件采用跨平台Java语言开发,可扩展性强,支持定制,升级方便

2)支持手机APP移动端监控。一旦有报警事件发生,监控主机立即向后台集控中心和运维人员手机推送报警事件

3)支持通过RS485总线、无线组网、TCP/IP网络接入第三方设备

1)支持远程设备自动升级,无需人工干预接入。(现场须有4G网络)

工程案例:通辽霍林河坑口发电有限公司高压电缆接头在线绝缘实时监测系统项目

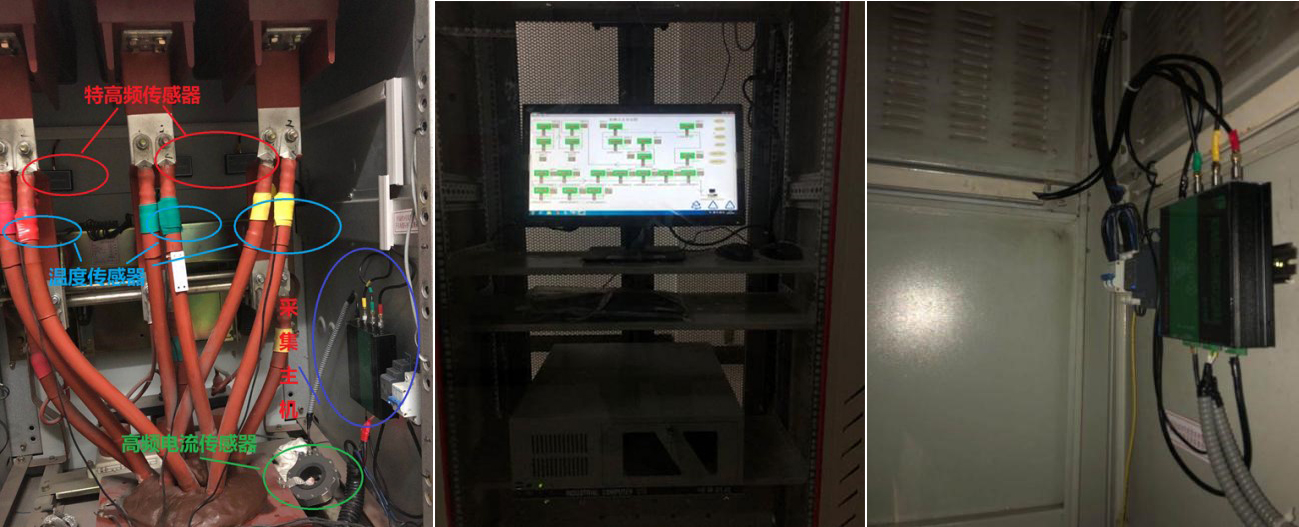

高压电缆接头传感器安装图
