变压器智能监测系统FG-BLQ6000型避雷器在线监测系统
通过对避雷器的全电流、阻性电流、容性电流、雷击次数及雷击时刻进行实时在线监测，可实现对高压电气设备的绝缘状况进行实时监测；同时，通过分析监测数据可及时发现避雷器潜在的故障并为状态检修提供重要的数据依据，为电力系统安全、可靠、稳定、经济的运行提供了一个强力、可靠的保证，为运行检修人员提供可靠的设备绝缘信息和科学的检修依据，从而达到减少事故发生，延长检修间隔，减少停电检修次数和时间，提高设备利用率和整体经济效益。
技术特点及优势
1）采用高精度有源零磁通穿心式互感器，根据被测电流大小自动选择放大倍数，实现高精度测量
2）采用动态相量补偿算法，实现高精度测量信号分析
3）采用数字滤波算法，摒除模拟滤波器带来的“零漂问题”

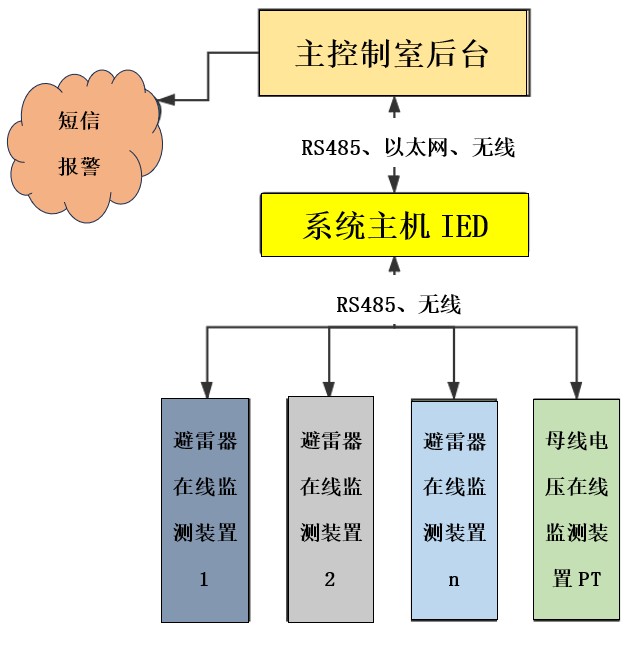

4）采用分布式测量结构，即就地测量、数字传输
产品参数
序号 | 参数名称 | 单位 | 参数值 | |
1 | 传感器类型 | 穿芯式有源零磁通传感器 | ||
2 | 泄漏电流 | 测量范围 | mA | 0.01～650 |
分辨率 | μA | 10 | ||
测量误差 | ±1%或10μA | |||
3 | 阻性电流 | 测量范围 | mA | 0.01～650 |
分辨率 | μA | 10 | ||
测量误差 | ±1%或10μA | |||
4 | 母线电压 | 测量范围 | KV | 35～1000 |
测量误差 | % | ±0.5 | ||
5 | 系统频率 | 测量范围 | HZ | 46～60 |
测量误差 | HZ | ±0.01 | ||
6 | 环境温度 | 测量范围 | ℃ | -30～+80 |
测量误差 | ℃ | ±0.5 | ||
7 | 环境湿度 | 测量范围 | % | 0～100 |
测量误差 | % | ±3 | ||
8 | 采样周期 | min | ≤5 | |
9 | 显示内容 | 状态数据（泄漏电流、阻性电流） | ||
历史数据表格 | ||||
数据趋势分析 | ||||
10 | 系统设计使用寿命 | 年 | 超过8年 | |
工程案例
福建长乐外海海上风电场C区项目海上站GIS项目

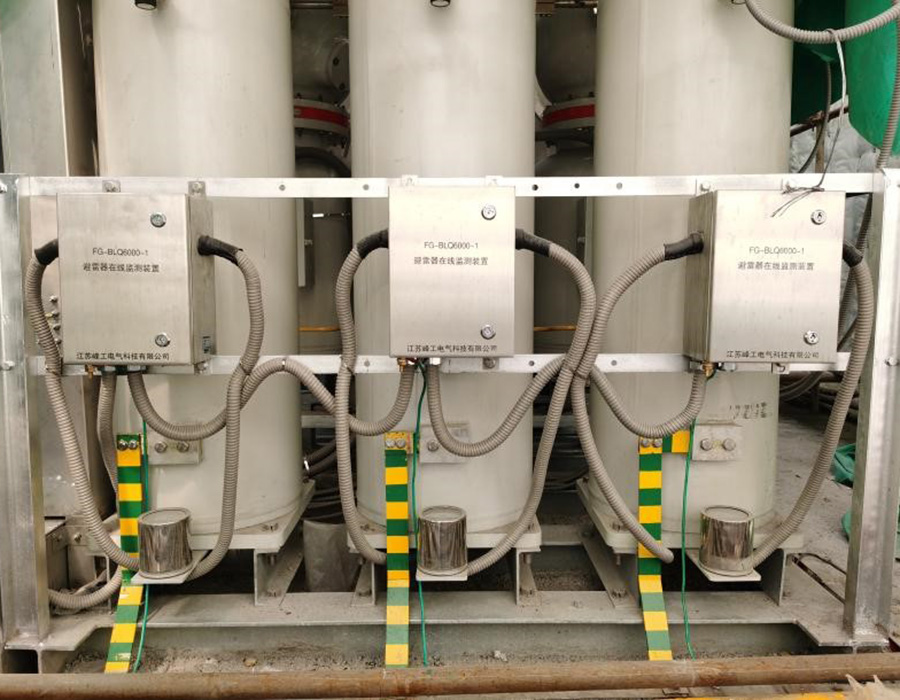

避雷器采集传感器（左）

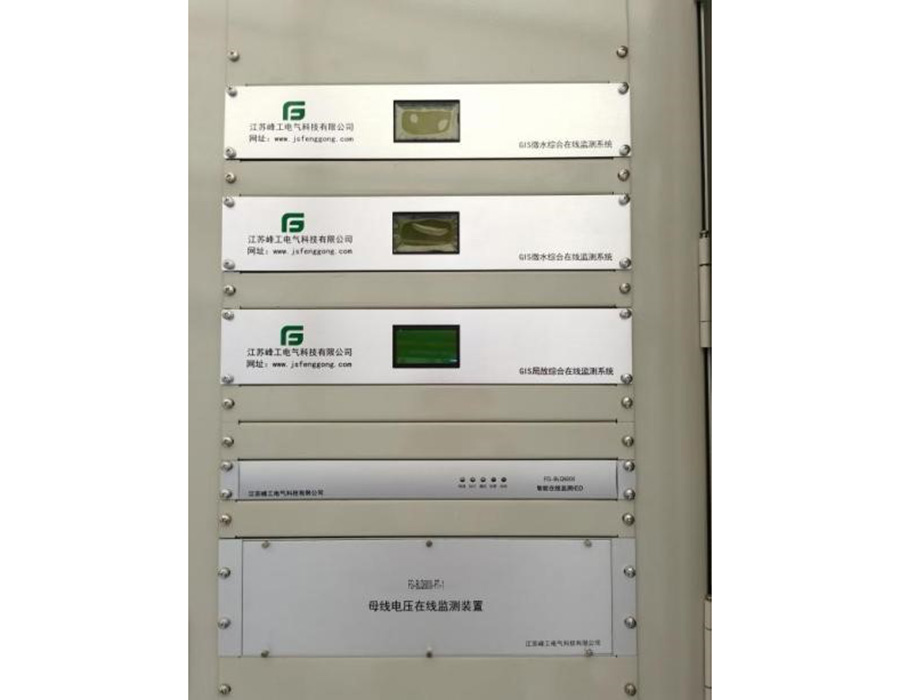

避雷器采集主机（右）
