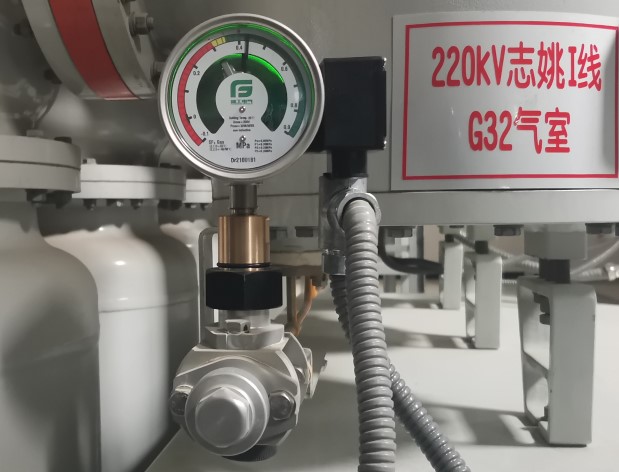

FG-100MR远传密度继电器
GIS智能监测系统FG-100MR远传密度继电器

用于控制和监视密封容器中SF6气体的密度(P20压力),应用在SF6高压断路器、中压开关、气体绝缘设备(GIS)、高压电缆、变压器和互感器上,可时指针指示SF6电气设备中的SF6气体密度(P20压力),并带有通讯接口,通过RS485通讯方式,把SF6气体密度(P20压力)的数据传输到监控室后台,通过后台即可时时观测该SF6密度继电器读数。



主要特点

1、体积小,外形和传统的SF6气体密度继电器一致,功能除了传统SF6气体密度继电器具备的报警闭锁输出以外,还具备把指针读数的数据传输到后台功能;

2、数据采集摒弃以往的压力传感器+温度传感器的模式,采用的是位移传感器,能把SF6气体密度继电器实际测量数据如实的传输;

3、因为不用传统的压力和温度传感器,所以就不需要在气路上开孔,减少漏气点;

4、因为采用的是位移传感器,因此传输的数据和SF6气体密度继电器显示的数据一致;


技术参数

1、密封性:泄漏率≤1x10-8mbar.l/s(氦气捡漏);

2、抗震性:30g;

3、测量范围:-0.1~0.9MPa;

4、精度:1.6% at 20℃,-40℃~+60℃,2.5%;

5、工作环境:-40℃~+60℃;相对湿度≤95%RH;

6、电气参数:Pmax=30VA;Imax=1A;

7、外壳防护等级:IP65;

8、绝缘性能:绝缘电阻>100MΩ,绝缘耐压>2KV ,1min;

9、远传部分参数:供电:24v,功耗<2W,通讯RS485,通讯协议MODBUS,传输速度9600bps;
